작동 원리, 과제 및 최적화 전략실린더
01
실린더의 작동 원리와 내부 구조
△ 실린더 소개
실린더는 공압기술의 핵심부품입니다. 공압 작동 요소의 대표로서 압축 공기에 의해 구동되며 메커니즘의 선형, 진동 및 회전 운동을 달성할 수 있습니다. 실린더의 구조와 작동 원리는 공압 기술에서 그 중요성을 드러내며 전체 공압 시스템을 이해하는 데 핵심입니다.
△ 실린더 내부구조
가장 일반적으로 사용되는 기본형 실린더를 분석함으로써 실린더의 구조와 원리에 대한 깊은 이해를 얻을 수 있습니다. 일반적으로 사용되는 기본형 실린더의 내부 구조는 공압 작동 요소의 신비를 보여줍니다.
02

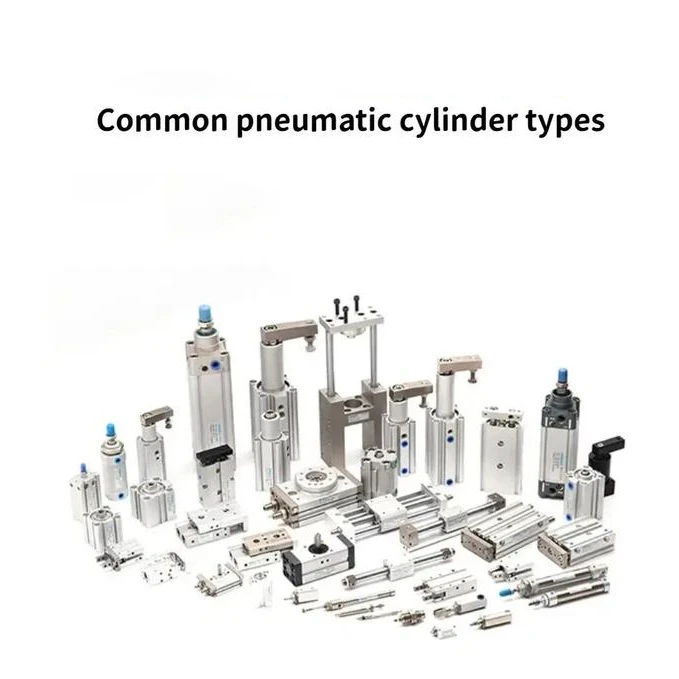

△실린더 유형 및 과제
단동 및 복동-실린더
단동식 실린더에서는 피스톤이 한쪽에서만 공기 공급을 받는 반면, 복동식 실린더에서는 피스톤 양쪽이 공기 압력을 받습니다. 단동식 실린더에서는 피스톤의 한쪽 면에서 공기가 공급되는 반면, 복동식 실린더에서는 공기가 양쪽에서 균형을 이룹니다.
△ 사용상의 어려움과 소음 문제
특히 완충 장치가 채택되지 않은 경우 실린더를 사용하는 데 몇 가지 문제가 있습니다. 고속-복동-실린더는 스트로크 끝에 접근할 때 상당한 운동 에너지를 생성합니다. 이 운동에너지에 의해 발생하는 충격력은 부품의 손상을 초래하고 실린더의 전체 수명을 단축시킬 수 있습니다. 또한 소음 문제도 무시해서는 안 됩니다. 완충 장치가 없는 실린더는 작동 시 최대 70dB의 소음이 발생할 수 있으며, 공장 환경에서는 이 소음이 140dB까지 증폭될 수 있습니다. 그러한 환경에 장기간 노출되면-청력이 손상될 뿐만 아니라 지능에도 돌이킬 수 없는 영향을 미칠 수 있습니다.
03
버퍼링 방법 및 주의사항
△ 유압 완충기 설계
유압식 완충 장치는 충격 및 소음 문제를 해결하는 효과적인 방법입니다. 유압 완충기는 광유 매질을 통해 원활한 에너지 흡수를 달성합니다. 실린더 전단에 유압식 완충 장치를 설치함으로써 피스톤과 실린더 사이에 소프트 완충 장치를 도입하여 충격력을 효과적으로 흡수하는 것과 같습니다.
△ 고무 및 에어버퍼
러버버퍼링은 피스톤로드 끝부분에 완충패드를 장착하여 완충기능을 구현하는 방식입니다. 또한 디자이너는 '에어 버퍼링' 기술을 독창적으로 활용하여 버퍼 슬리브와 실링 링의 결합 작용을 통해 폐쇄된 공기 챔버 또는 버퍼 캐비티를 형성함으로써 진동과 소음을 줄였습니다.
△ 사용상의 주의사항
작동 과정에서 조정을 통해 버퍼링 용량을 얻을 수 있습니다. 특히, 버퍼링 용량은 조정 및 변경될 수 있으며, 실린더 배압의 영향을 주의 깊게 사용해야 합니다. 실린더의 배압은 완충 능력에 영향을 미치며 부하율과 속도의 제어도 무시할 수 없는 중요한 요소라는 점에 유의해야 합니다.
04
△실린더 피드백 및 윤활

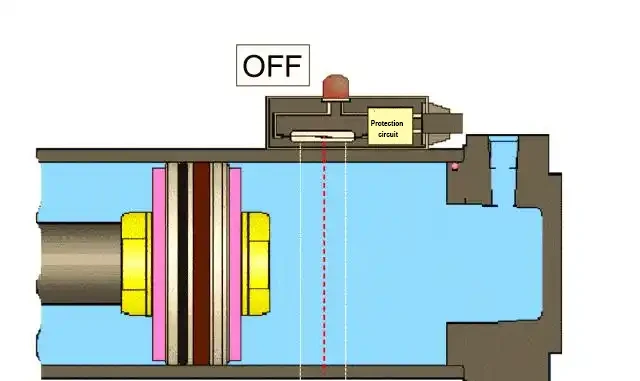

자기 스위치의 기능
자기 스위치는 실린더 작동에 중요한 피드백 역할을 합니다. 자기 스위치는 피스톤의 움직임 상태를 효과적으로 피드백하여 정상적인 작동을 보장합니다. 자기 링의 위치 변화를 감지함으로써 해당 피드백 신호가 제공되어 실린더의 정상적인 작동을 보장합니다.
△ 실린더 윤활 방식
윤활은 마모를 줄이고 서비스 수명을 연장하기 위해 실린더 작동에 매우 중요합니다. 윤활 방법을 선택할 때 장비나 환경에 손상을 주지 않도록 적용 환경을 고려해야 합니다. 주요 윤활 방식에는 오일-윤활과 비-오일-윤활이 있습니다. 적절한 윤활 방법을 선택하는 것은 장비와 생산 환경을 보호하는 데에도 똑같이 중요합니다.
