솔레노이드 밸브는 정상 상태, 작동 유형 및 회로 기능에 따라 분류됩니다. 새로운 솔레노이드 밸브를 선택하고 이를 기존 시스템에 통합할 때 이 모든 사항을 지정해야 합니다. 다른 유형의 자동 시작 밸브와 마찬가지로 솔레노이드 밸브는 일반적으로 정상(전원{2}}꺼짐) 상태에 따라 분류됩니다. 이 기능은 또한 안전-위치를 나타냅니다. 전원이 차단되면 솔레노이드 밸브 내부의 스프링이 플런저를 원래 위치로 되돌립니다.
1. 상시 열림 솔레노이드 밸브
일반적으로 열려 있는 솔레노이드 밸브는 전원이 꺼지면 열립니다. 솔레노이드 밸브를 활성화하여 밸브를 닫습니다. 이는 정전 중에 시스템에서 공기 또는 가스 흐름을 유지해야 하는 응용 분야에 매우 유용합니다.
2. 상시 닫힘 솔레노이드 밸브
일반적으로 열려 있는 솔레노이드 밸브와 달리 일반적으로 닫혀 있는 솔레노이드 밸브는 전원이 공급되지 않을 때 차단된다는 의미입니다. 솔레노이드 밸브를 통해 전기를 보내면 밸브가 열립니다. 일반적으로 닫힌 솔레노이드 밸브는 일반적으로 열리는 솔레노이드 밸브보다 더 일반적입니다. 대부분의 애플리케이션에서는 시스템 오류가 발생하는 동안 시스템 파이프라인을 종료하거나 격리해야 합니다.
3. 쌍안정 솔레노이드 밸브
평상시 열림 및 평상시 닫힘 솔레노이드 밸브는 단안정 밸브로 간주됩니다. 반면, 쌍안정 솔레노이드 밸브에는 스프링 리턴 메커니즘 대신 두 번째 솔레노이드 밸브가 있습니다. 그들은 정상적인 위치가 없습니다. 시동 시 정전이 발생하더라도 동일한 위치를 유지합니다.
솔레노이드 밸브의 또 다른 분류는 작동 유형입니다. 두 가지 주요 방법을 통해 활성화할 수 있습니다. 첫 번째 유형은 솔레노이드에 의해 생성된 전자기력에 완전히 의존하는 직접 동작입니다. 다음 단계는 간접적인 방법을 통해 파일럿 파이프라인에서 제공되는 압력을 사용하는 것입니다. 이러한 방법을 결합하여 전자기력과 파이프라인 압력에 의해 활성화되는 밸브를 생성할 수도 있습니다.
4. 직동-솔레노이드 밸브
이 유형의 솔레노이드 밸브에서는 오리피스 크기가 증가함에 따라 정압이 증가합니다. 정압이 증가하면 솔레노이드 밸브의 더 강한 작동이 필요합니다. 따라서 자기장이 더 강해집니다. 이는 특정 양의 공압에 대해 더 큰 유량이 더 큰 솔레노이드를 필요로 함을 의미합니다. 그러면 압력과 유량은 필요한 솔레노이드 크기에 비례합니다. 이 유형의 솔레노이드 밸브는 일반적으로 유량과 작동 압력이 작은 응용 분야에 사용됩니다.
5. 내부 파일럿 솔레노이드 밸브
높은{0}}유량 및 높은{1}}압력 응용 분야의 경우 내부 파일럿 솔레노이드 밸브가 사용됩니다. 이 유형의 밸브에서는 유체의 압력에 의해 밸브가 열리거나 닫힙니다. 이를 달성하기 위해 구멍 개구부 또는 균형 구멍이 설치되었습니다. 일반적인 설계에는 오리피스의 코어 차단 흐름이 포함됩니다. 밸브가 닫히면 오리피스를 통해 공기가 통과하고 다이어프램 양쪽에 압력이 형성됩니다. 공기 흐름이 차단되는 한 다이어프램 상단의 유효 면적이 크기 때문에 폐쇄력이 발생합니다. 밸브가 열리면 밸브 코어가 오리피스를 열어 다이어프램 상단의 압력을 방출합니다. 그런 다음 파이프라인 압력으로 인해 밸브가 열립니다.
6. 외부 파일럿 솔레노이드 밸브
이 유형의 밸브는 내부 파일럿 밸브와 동일한 개념을 채택하지만 밸브를 구동하는 데 사용되는 압력은 외부에서 공급되는 공기에서 비롯됩니다. 별도의 공기 회로가 추가 포트를 통해 밸브에 통합됩니다. 내부 및 외부 파일럿 솔레노이드 밸브는 모두 간접 또는 서보{2}}보조 밸브라고 하며, 주요 구동력은 밸브의 상류 파이프라인과 하류 파이프라인 간의 압력 차이에서 비롯됩니다.
7. 반-직접-작동 솔레노이드 밸브
반{0}}직접 작용은 직접 작용과 간접 작용 밸브의 원리를 결합합니다. 솔레노이드의 자기력과 더불어 밸브 양단의 압력차에 의해 밸브가 열리거나 닫히는 데 도움이 됩니다. 플런저가 작동되면 다이어프램이 올라가 밸브가 열립니다. 동시에 하나의 구멍이 열리면 다이어프램 상단의 압력이 해제됩니다. 플런저를 통해 이 구멍을 닫으면 다이어프램 상단에 더 큰 압력이 생성되어 밸브가 닫힙니다. 마지막으로 솔레노이드 밸브도 회로 기능에 따라 분류됩니다. 이는 단일 흐름 경로에 대한 서비스를 제공하는 간단한 격리 밸브 역할을 할 수 있습니다. 다른 애플리케이션에는 여러 흐름이 필요합니다. 한 가지 예로 가압 및 배기 흐름 경로가 필요한 실린더가 있습니다.
8. 양방향-솔레노이드 밸브(2/2방향 밸브):
이러한 유형의 솔레노이드 밸브에는 업스트림 포트와 다운스트림 포트가 있습니다. 공기 흐름을 차단하거나 허용하는 데 사용되는 가장 기본적인 유형입니다. 양방향 솔레노이드 밸브는 상시 열림과 상시 닫힘의 두 가지 구성으로 제공됩니다.
9. 3-방향 솔레노이드 밸브(3/2-way 밸브) :
3{0}}방향 솔레노이드 밸브에는 입구(압력 포트), 배기 및 출구(액추에이터 포트)의 세 가지 포트가 있습니다. 두 가지 상태가 있습니다. 이 두 가지 상태는 액추에이터 또는 다운스트림 장비에 교대로 압력을 가하고 배출합니다.
3방향 솔레노이드 밸브는 상시 열림 및 상시 닫힘으로 구성하여 범용 기능을 추가할 수도 있습니다. 일반적으로 열려 있는 3방향 밸브의 경우-밸브의 전원이 차단되면 공기는 공기 입구에서 공기 출구로 흐르고 배기 포트는 닫힙니다. 전원을 켜면 공기 흡입구가 닫히고 공기 배출구가 배기구에 연결됩니다. 일반적으로 닫힌 밸브의 상황은 정반대입니다. 반면, 일반 기능은 한 포트에서 다른 포트로의 흐름 정류를 선택하는 데 사용됩니다.
10. 4-방향 솔레노이드 밸브(4/2-way 밸브):
4{0}방향 솔레노이드 밸브에는 입구(압력 포트) 1개, 출구 또는 액추에이터 포트 2개, 배기 포트 1개 등 4개의 포트가 있습니다. 이 밸브의 두 가지 상태를 통해 압력이 압력 포트에서 출구 포트 중 하나로 흐르고 다른 포트에서 배기 포트로 압력이 배출됩니다. 일반적으로 열려 있거나 일반적으로 닫혀 있는 위치는 없습니다. 주로 방향 제어 밸브 역할을 합니다.

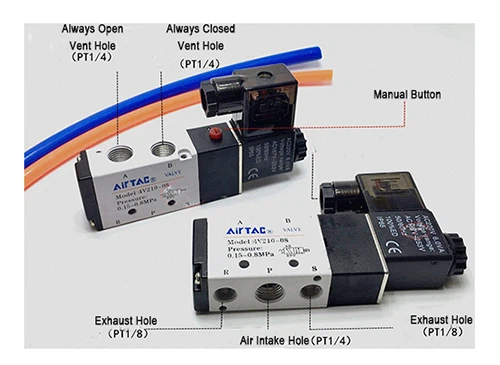

11. 5-방향 솔레노이드 밸브(5/2-way 밸브)
5{0}}방향 솔레노이드 밸브는 두 번째 배기 포트가 추가로 있다는 점을 제외하면 4{1}}방향 밸브와 유사합니다. 또한 방향 제어 밸브 역할을 하여 한 파이프라인에서는 흐름을 허용하고 다른 파이프라인에서는 환기를 허용합니다. 각 파이프라인에는 독립적인 배기 포트가 있습니다. 두 라인의 배기 속도가 다를 수 있기 때문에 5-방향 솔레노이드 밸브가 4-방향 솔레노이드 밸브보다 우수합니다. 복동 실린더에 사용할 경우 실린더의 후진(또는 전진) 속도는 전진 속도보다 빠를 수 있습니다.
12. 중간 위치의 5-방향 솔레노이드 밸브(5/3방향 밸브):
이러한 유형의 솔레노이드 밸브는 일반 5/2-way 밸브와 유사하지만 정상적인 조건에서 추가 중앙 위치를 갖습니다. 여기에는 액추에이터가 복귀할 수 있도록 두 개의 솔레노이드와 두 개의 스프링 복귀 메커니즘이 있습니다. 다양한 유형의 5/3-way 밸브는 정상적인 조건에서의 기능에 따라 분류됩니다. 일반적으로 정상 상태는 액추에이터를 제자리에 유지하는 밸브의 "정지" 상태입니다.
위는 공압 솔레노이드 밸브의 종류와 기능 내용입니다. 자세한 관련 정보는 https://www.joosungauto.com/에서 확인하실 수 있습니다.
