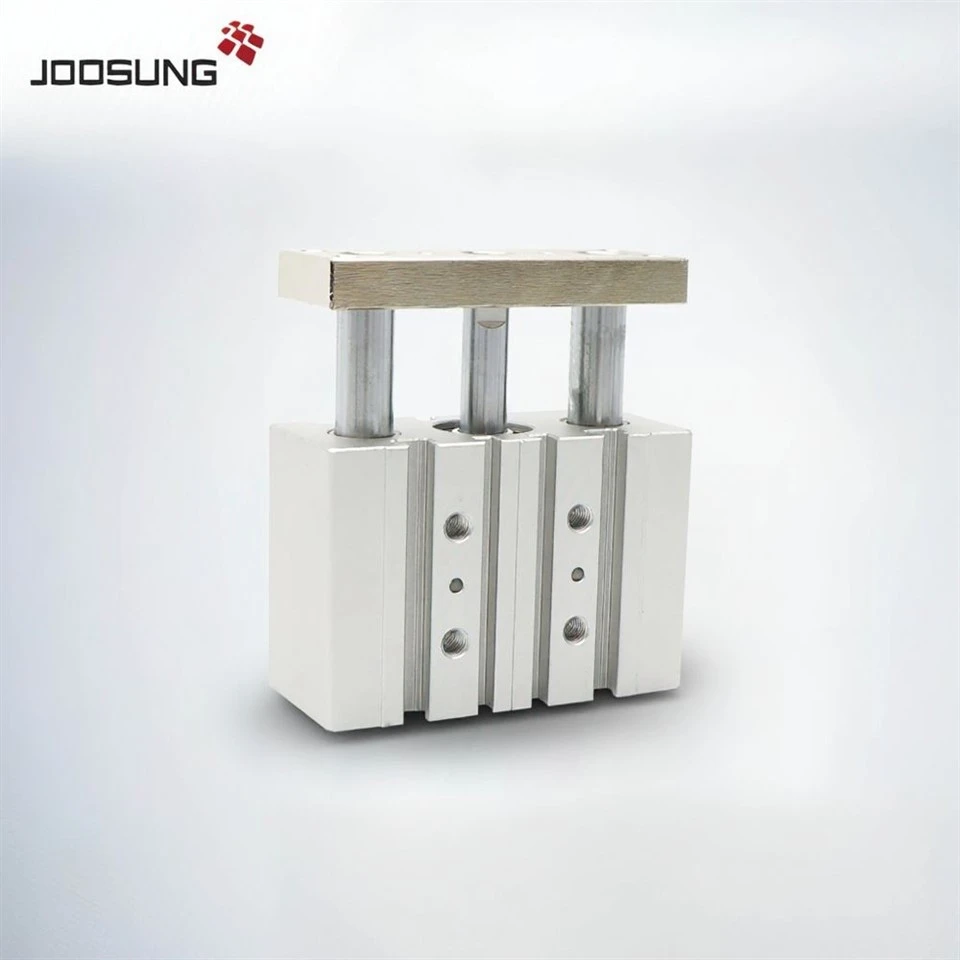

그만큼TCM 시리즈 유도 공압 실린더준수합니다JIS 표준및 기능3 개의 가이드로드특수 베어링 스틸로 만들어졌습니다. 듀얼 베어링 옵션을 제공합니다.스틸 볼 선형 베어링높은 정밀 및 저속 수직 동작의 경우청동 슬라이딩 베어링향상된 방사형 부하 저항 및 수평 충격 강도의 두 배. 통합 배럴에는 여분의 액세서리가 필요하지 않고 공간 활용을 최적화하지 않고 드라이브 및 가이드 장치가 모두 있습니다.
바닥, 후면 및 고정 플레이트의 오리엔테이션 오리피스에 의해 정밀 설치 장착이 보장되며, 바디 디자인에는 포함됩니다.자기 스위치 용 4 개의 장착 슬롯다목적 장착 표면.
|
TC를 주문하는 방법M시리즈 공압 실린더 |
||||
|
TC |
M |
50 |
30 |
S |
|
모델 |
베어링 유형 |
보어 크기 |
실린더 스트로크 |
자석 |
|
TC : 트리로드 실린더 (이중 연기 유형) |
M : 황동 베어링 |
12 16 20 25 32 40 50 63 |
S : 자석과 함께 |
|
탁월한 비틀림 강성과 정확한 포지셔닝을 제공하는 소형 유도 실린더가 필요하십니까?
그만큼TCM 시리즈 트라이로드 가이드 실린더정밀도와 안정성이 필요한 자동화 시스템을 위해 공간 절약 설계와 강력한 부하 용량이 완벽합니다.
오늘 저희에게 연락하십시오전체 데이터 시트, 3D 모델 및 애플리케이션 요구에 대한 맞춤형 견적을 요청합니다!
|
사양 |
|||||||||||||
|
보어 크기 (mm) |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
행동 유형 |
이중 연기 |
||||||||||||
|
체액 |
공기 (40μm 필터 요소로 필터링) |
||||||||||||
|
작동 압력 |
0.2 ~ 0.7mpa (29 ~ 100psi) |
0.15 ~ 1.0mpa (22 ~ 145psi) |
|||||||||||
|
증거 압력 |
1.2MPA (175PSI) |
1.5MPA (215PSI) |
|||||||||||
|
온도 정도 |
-20~70 |
||||||||||||
|
속도 범위 mm/s |
50~500 |
30~500 |
50~400 |
||||||||||
|
뇌졸중 내성 |
≤100+10 >100+15 |
||||||||||||
|
쿠션 유형 |
범퍼 |
||||||||||||
|
비 회전 공차 |
TCM |
- |
± 0.08도 |
± 0.07도 |
± 0.06도 |
± 0.05도 |
± 0.04도 |
||||||
|
TCM |
± 0.1도 |
± 0.10도 |
± 0.09도 |
± 0.08도 |
± 0.06도 |
± 0.05도 |
|||||||
|
포트 크기 |
M3×0.5 |
M5×0.8 |
1/8" |
1/4" |
3/8" |
||||||||
|
시리즈모델 |
사용 가능한 모델 |
|
|
TCM12 시리즈 |
TCM12-5, TCM12-10, TCM12-15, TCM12-20, TCM12-25, TCM12-30, TCM12-35, TCM12-40, TCM12-45, TCM12-50, TCM12-55, TCM12-60 |
|
|
TCM16 시리즈 |
TCM16-5, TCM16-10, TCM16-15, TCM16-20, TCM16-25, TCM16-30, TCM16-35, TCM16-40, TCM16-45, TCM16-50, TCM16-55, TCM16-60 |
|
|
TCM20 시리즈 |
TCM20-5, TCM20-10, TCM20-15, TCM20-20, TCM20-25, TCM20-30, TCM20-35, TCM20-40, TCM20-45, TCM20-50, TCM20-55, TCM20-60 |
|
|
TCM25 시리즈 |
TCM25-5, TCM25-10, TCM25-15, TCM25-20, TCM25-25, TCM25-30, TCM25-35, TCM25-40, TCM25-45, TCM25-50, TCM25-55, TCM25-60 |
|
|
TCM32 시리즈 |
TCM32-5, TCM32-10, TCM32-15, TCM32-20, TCM32-25, TCM32-30, TCM32-35, TCM32-40, TCM32-45, TCM32-50, TCM32-55, TCM32-60, TCM32-65, TCM32-45. TCM32-70, TCM32-75, TCM32-80 |
|
|
TCM40 시리즈 |
TCM40-5, TCM40-10, TCM40-15, TCM40-20, TCM40-25, TCM40-30, TCM40-35, TCM40-40, TCM40-45, TCM40-50, TCM40-55, TCM40-60, TCM40-65, TCM40-45 TCM40-70, TCM40-75, TCM40-80 |
|
|
TCM50 시리즈 |
TCM50-5, TCM50-10, TCM50-15, TCM50-20, TCM50-25, TCM50-30, TCM50-35, TCM50-40, TCM50-45, TCM50-50, TCM50-55, TCM50-60, TCM50-65, TCM50-70, TC50-75, TCM50-75, TCM50-50. TCM50-80 |
|
|
TCM63 시리즈 |
TCM63-5, TCM63-10, TCM63-15, TCM63-20, TCM63-25, TCM63-30, TCM63-35, TCM63-40, TCM63-45, TCM63-50, TCM63-55, TCM63-60, TCM63-65, TCM63-45. TCM63-70, TCM63-75, TCM63-80 |
|
|
TCM80 시리즈 |
TCM80-5, TCM80-10, TCM80-15, TCM80-20, TCM80-25, TCM80-30, TCM80-35, TCM80-40, TCM80-45, TCM80-50, TCM80-55, TCM80-60, TCM80-60, TCM80-60. TCM80-70, TCM80-75, TCM80-80 |
|
